应用介绍

CrownCAD手机版，作为国内首款完全基于云架构开发的三维CAD产品，是一款专门面向机械制造与产品设计用户的手机应用，它能与CrownCAD Web端配合，实现在线浏览与协同设计。该应用主要用于研发设计以及协同制造环节。它不仅具备传统CAD软件的数据转换、零件设计、装配、工程图等功能，还支持多用户在线协同设计、特征级细颗粒度的版本管理、项目分享、协同评审等，这能显著助力用户提高协同设计效率。同时，软件支持多终端同步，涵盖电脑、手机、PAD、智慧屏等多种终端应用，用户无论身处何地，使用何种终端，打开即可开展产品设计与协同分享。另外，不得不提的是，CrownCAD app的云上设计堪称该软件的一大特色，它基于先进的云架构，开启了“云端设计，协同分享”的国产三维CAD云时代，为我国工业打造出具有革命性、标志性与引领性的工具软件。

软件功能

1、支持撤销和重做。

2、支持强大的CAD图层和布局管理。

3、支持三维查看与视角控制。

4、支持图纸内文本查找与定位。

5、支持通过多指触控操作进行平移、缩放、捕捉、极轴追踪，操作方便快捷。

6、支持直线、多段线、圆、文字等CAD绘制功能。

7、支持复制、移动、旋转、镜像等CAD编辑功能。

8、支持云线、标注、图片、语音等CAD注释功能。

9、支持线性、半径、角度、坐标等CAD标注功能。

10、支持插入图块，以及修改属性块的属性。

11、支持局部放大镜和“上一点”提示。

crownCAD手机版使用指南

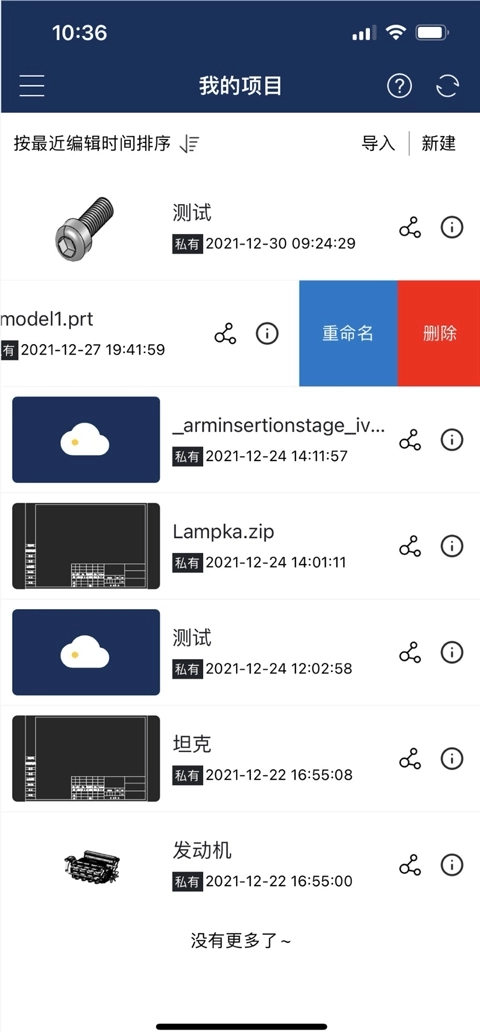

一、项目管理

登录账号之后，进入项目管理界面，默认呈现的是“我的项目”界面。在此界面中，会展示自己创建的项目以及文件夹。此界面所支持的操作包含排序、导入、新建，还有对已创建项目的管理等。

1、排序：按照“创建时间”、“名称排序”、“按类型排序”、“按最近编辑时间”。

2、导入操作：点击“导入”按钮，系统将显示当日剩余可用的导入次数。随后，您可在手机文件中挑选支持的模型格式，选中后即开始导入流程。支持的模型格式如下：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG 。特别说明：于项目管理界面导入的文档，系统会自动创建一个项目，并在该项目中展示导入的文档。

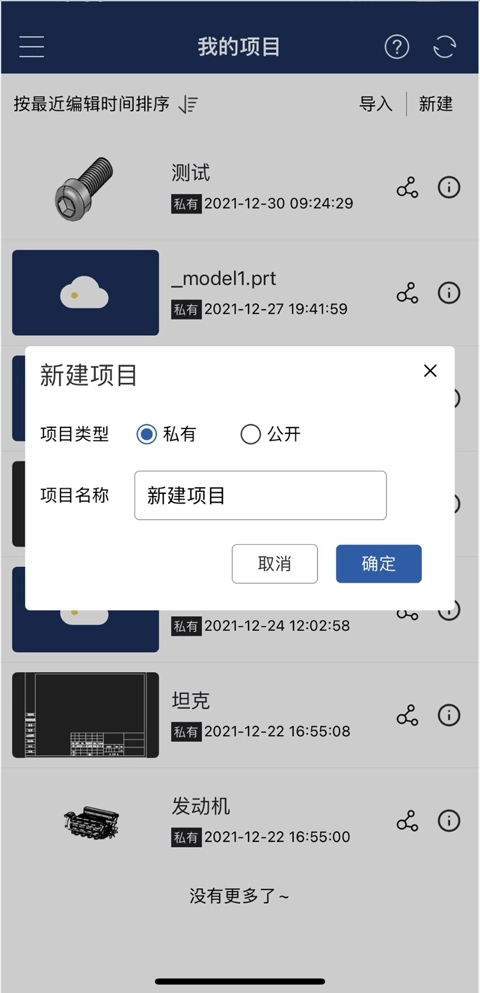

3、新建操作：点击“新建”按钮，手机底部会弹出新建菜单，在此菜单中，你能够选择新建项目或者文件夹。当选择新建项目时，可进一步选择项目类型为私有或公开。值得注意的是，新建项目时，系统默认会自动创建一个空的零件与装配文档。

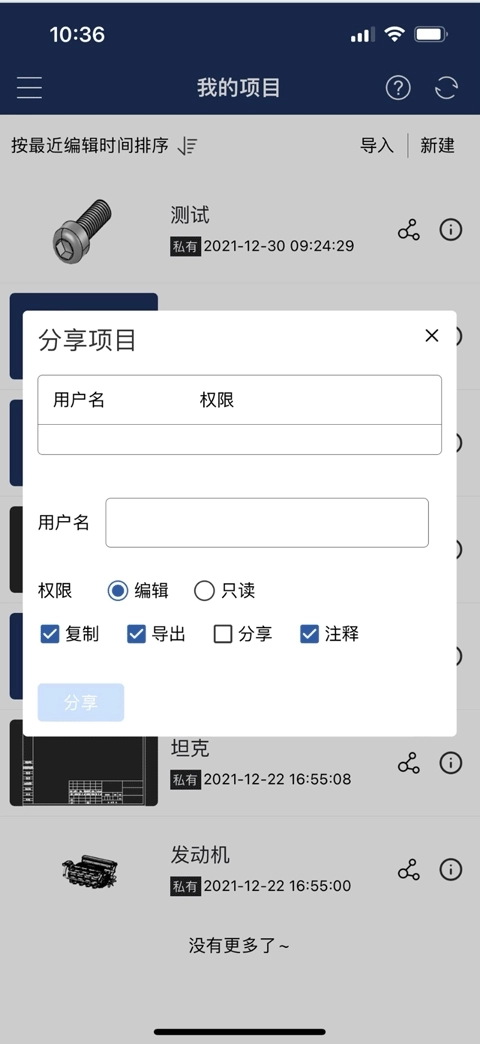

4、分享：点击“分享”，弹出分享界面，输入被分享者的用户名、权限等即可分享。

5、详情操作：点击“详情”按钮，会弹出详情面板。此面板将展示项目或文件夹的详尽信息，其中涵盖项目/文件夹名称、所有者、最近编辑时间、标签、点赞情况以及副本等内容。

6、右划菜单：右划菜单提供对项目或文件夹的重命名、删除命令。

7、我的项目：显示自己创建的项目和文件夹。

8、已与我分享：显示被分享的项目。

9、公开项目：所有用户在CrownCAD中创建的公开项目。

10、扫一扫：登录CrownCAD网页端时，可用APP扫码登录。

11、指导教程: 查看CrownCAD web产品的指导教程视频。

12、帮助手册：查看CrownCAD APP的帮助手册。

13、问题反馈：欢迎向我们反馈应用问题及建议。

14、设置：账号绑定、关于我们、退出登录、注销账号。

二、文档管理

文档管理对当前项目里的所有零件、装配、工程图以及文件夹等进行集中管理。用户在项目管理界面点击任意一个项目时，最先进入的便是该项目所对应的文档管理页面。

文档管理界面提供导入、排序、显示等命令。

1、导入操作：点击“导入”按钮，随即展示当日剩余可用的导入次数。接着，在手机文件里挑选系统支持的模型格式，完成选择后，导入流程便会启动。系统所支持的模型格式涵盖：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG 。（特别说明：于文档管理界面导入的文档，将会显示在当前文档之中。）

2、排序：按照“创建时间”、“名称排序”。

3、显示：可根据文档类型选择显示装配、零件、或全部显示。

三、通用命令

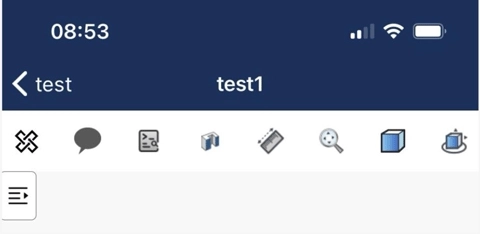

在零件或装配文档中，通用命令是相同的，主要为注释、质量属性、评估、视图、渲染等。

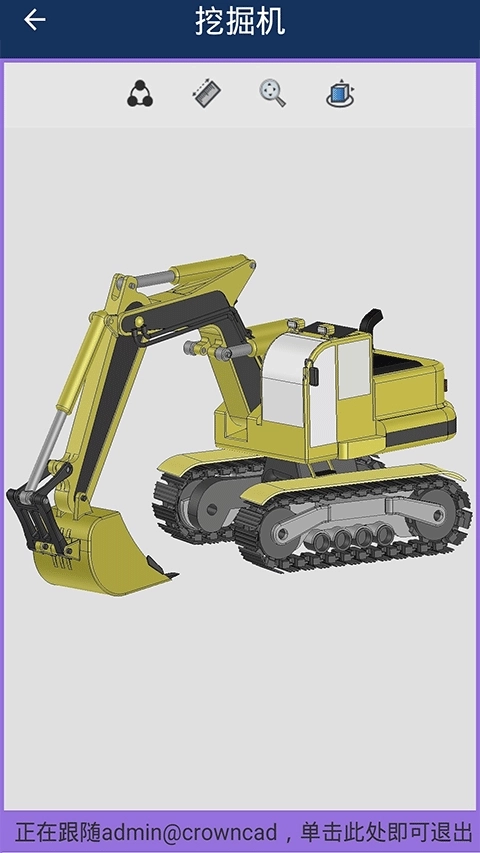

1、协作

协作功能：当多人同时打开同一文档时，此命令会显示出来。点击该命令后，会展示当前正在打开该文档的账号名称，用户还能够选择是否进行跟随操作。

详情可查看共享协作。

2、注释

注释：可对当前文档添加注释或回复，与该项目的所有者或被分享者进行文字沟通。

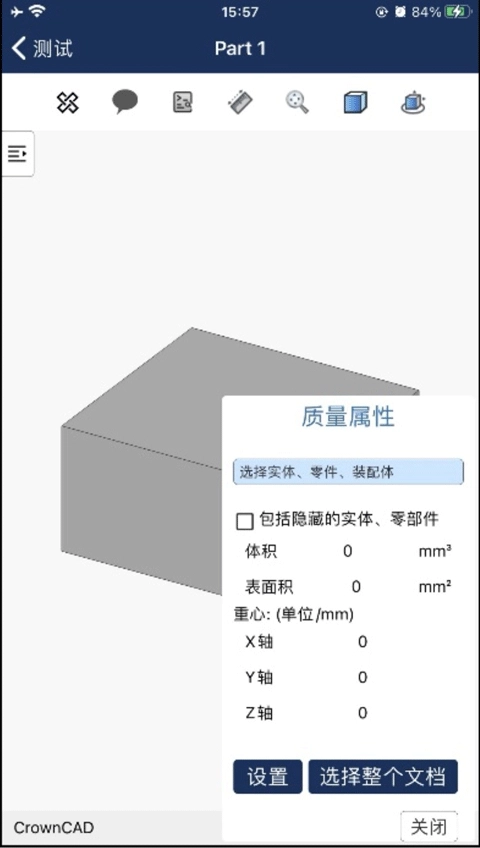

3、质量属性

质量属性：计算模型的体积、面积、重心。

打开质量属性对话框，默认计算整个文档的质量属性。包括零件文档、装配文档，如下图所示。

各控件说明：

拾取框：零件文档中支持选择一个或多个实体，装配文档中支持选择一个或多个零件或子装配。

包括隐藏的实体、零部件：勾选后将隐藏的实体计算在内。

体积、表面积、重心：所选实体的体积、表面积、重心，不包括曲面。

设置：可对计算参数的单位、精度、表示方式按需求进行设置。

选择当前文档：计算当前文档中的所有实体、子零部件的质量属性。

四、剖视图

剖视图：开启剖切命令，选择剖切面，显示模型的剖视图。

各控件说明：

选择剖切面：勾选时可选择一个或多个实体面、平面、基准面。不勾选则不可选择剖切面。

保留顶盖颜色：不同的剖切面显示不同的颜色。

显示剖切盖：以指定颜色显示剖面效果。不选择此项可看到模型内部。

交叉区域：由选定基准面或面的交点以及模型的边界框定义分区显示。不选择时则显示剖面视图的平面。

排除项：所选实体将不再进行剖切。

包括项：所选实体将进行剖切。其他实体不进行剖切。

再次点击，退出剖视图。

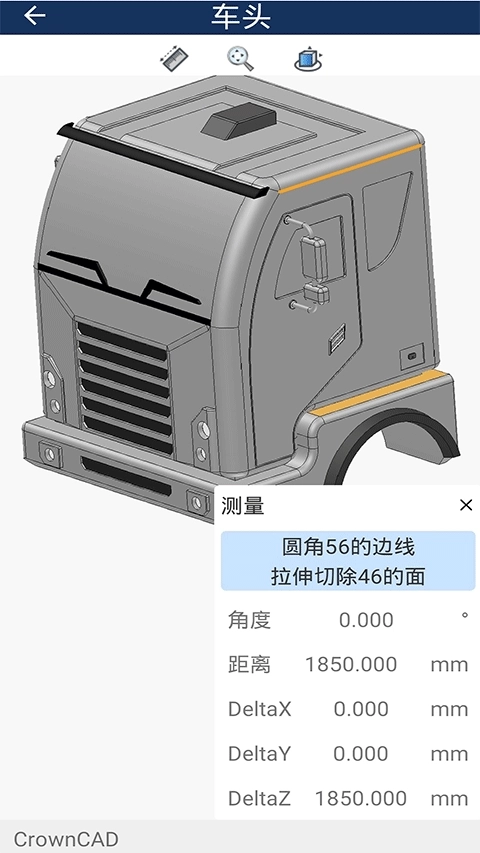

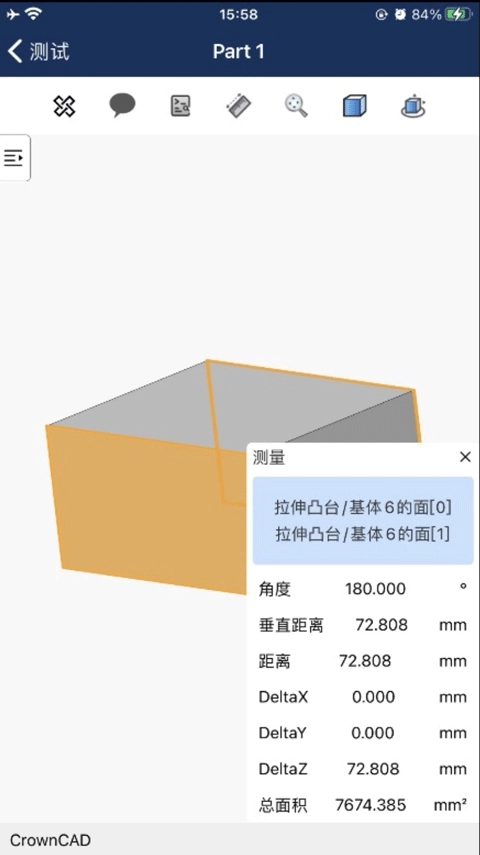

五、测量

测量实体边线、圆、两元素距离。

拾取视口中的元素，则在测量面板中显示相应的距离等，显示如下。

1、自适应

调整放大或缩小的视口范围以查看整个模型。

2、渲染模式

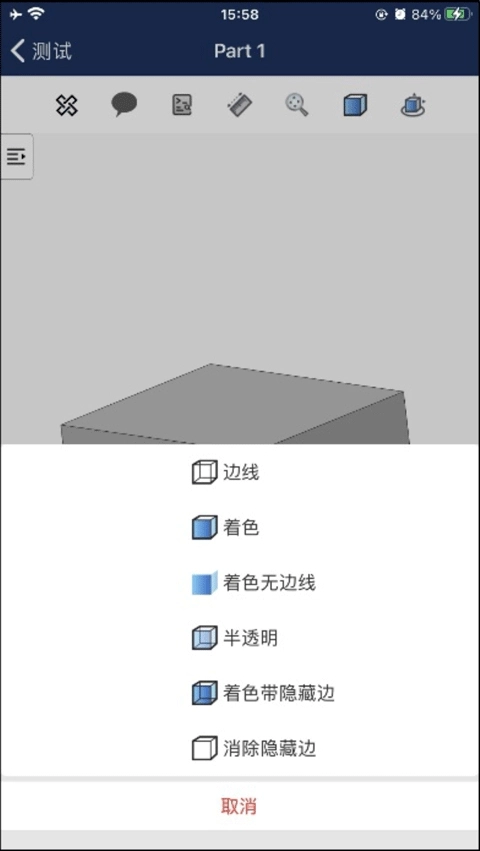

设置零部件的渲染样式，显示渲染样式如下图，默认显示为着色。

3、视图方向

可以通过视图方向快捷查找相机视图，快速定位视图方向。

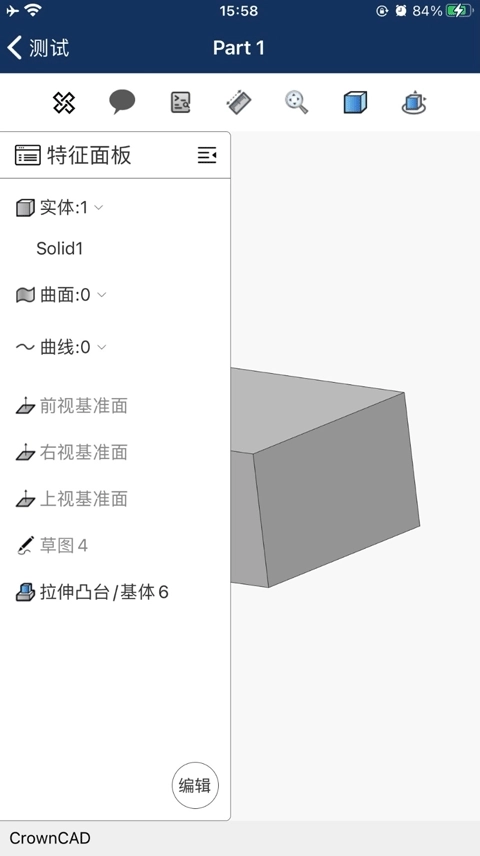

六、零件

除通用命令外，零件界面中，显示零件的特征面板。

特征面板：呈现当前零件的构成、基准面以及建模特征，用户能够对特征的显示与隐藏进行选择。在APP中，暂时无法支持对零件的编辑操作。若需编辑零件，可通过浏览器端来达成对零件的编辑。

软件优势

1、快速高效：顺畅打开天正建筑和autocad全版本格式dwg二维及三维图纸；

2、精确工具：提供多种测量、标注、捕捉、绘制等专业编辑功能；

3、轻松分享：支持微信、qq、微博等传输功能，图纸交流再无障碍；

4、完整显示：首创浩辰云字体技术准确显示图纸信息，告别乱码困扰；

5、即时反馈：专业技术客服在线答疑快速反馈咨询问题。

6、一键同步：免费浩辰云存储空间，手机电脑图纸轻松同步；
